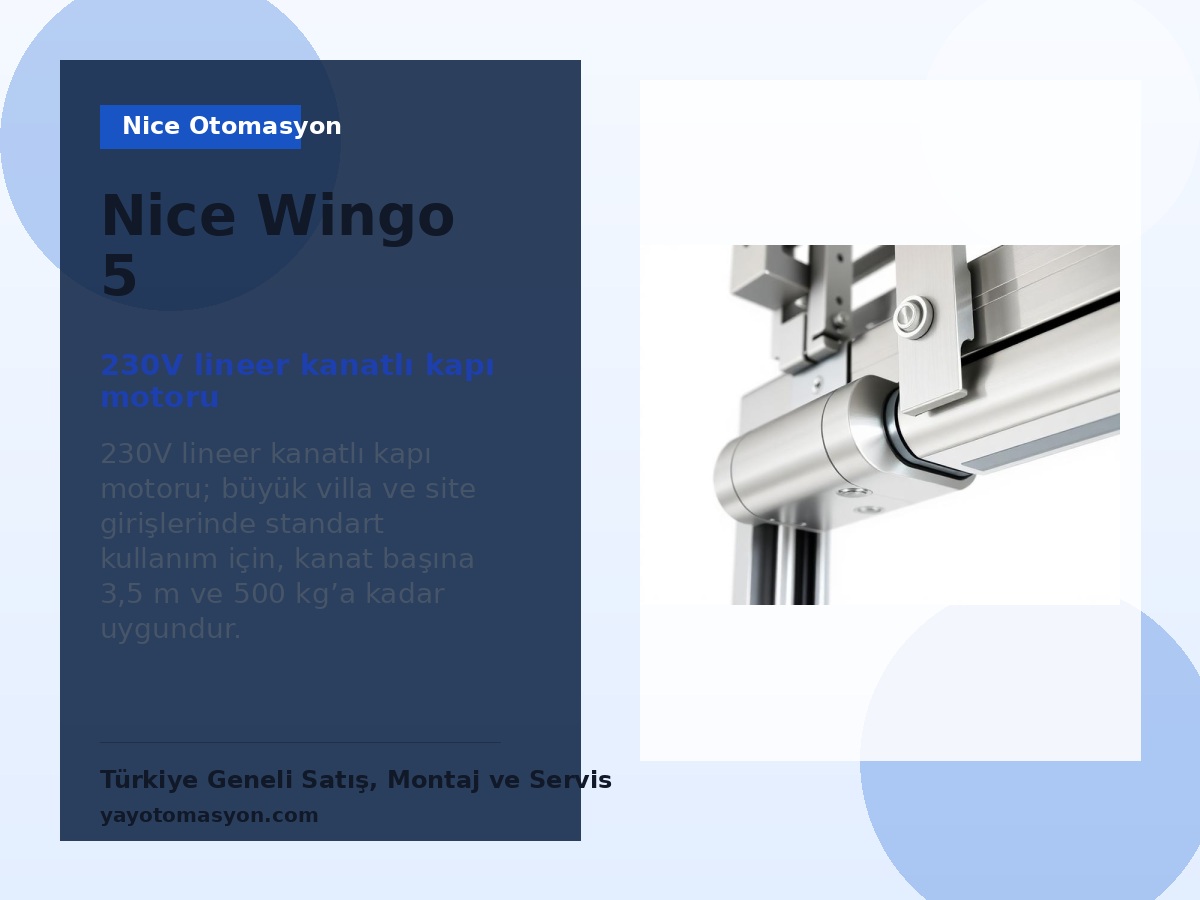

Nice Wingo 5 teknik özellikleri ve kullanım alanları
Nice Wingo 5, Wingo serisinin daha büyük yapraklı kapılar için güçlendirilmiş versiyonudur. 3,5 metreye kadar kanatlarda 230V lineer aktüatör mimarisiyle istikrarlı itiş üretir.
Özellikle geniş villa girişleri ve orta boy site kapılarında, Phototest destekli kontrol üniteleri ile birlikte güvenli ve ekonomik bir otomasyon çözümü sunar.
Set İçeriği
- Lineer motor gövdesi ve ön/arka montaj braketleri
- Mekanik stop veya limit tertibatı bulunan aktüatör grubu
- Manuel kilit açma anahtarı ve bağlantı aksesuarları
- Kontrol kartı, kumanda, fotosel ve flaşör seti kit tipine göre ayrıca eklenebilir.
Bu model için hızlı karar özeti
- Kapasite sınırı
- 3,5 m
- Kullanım alanı
- Geniş villa ve site giriş kapıları
- Kullanım yoğunluğu
- %30 duty / 30 çevrim sınıfı
- Motor ve enerji
- 230V AC lineer elektromekanik kapı motoru
- Hız
- 0,013 m/sn
- Koruma sınıfı
- IP44
Nice Wingo 5 hangi kapılar için uygundur?
Nice Wingo 5; geniş villa ve site giriş kapıları için değerlendirilen bir kanatlı kapı motoru çözümüdür. Katalog sınırı 3,5 m ve 500 kg olarak belirtilir. Önerilen kullanım sınıfı %30 duty / 30 çevrim sınıfı. Nihai motor ve aksesuar seçimi; kapının gerçek ölçüsü, ağırlığı, rüzgâr yükü, mekanik sürtünmesi ve günlük geçiş sayısı birlikte hesaplanarak yapılmalıdır.
- Geniş villa ve site giriş kapıları için proje alternatifi olarak değerlendirilebilir.
- Nice Wingo 5, 3,5 m ve 500 kg katalog sınırını aşmayan uygulamalarda ön seçime alınmalıdır.
- %30 duty / 30 çevrim sınıfı ihtiyacı bulunan geçiş noktalarında mekanik uygunluk hesabıyla birlikte seçilmelidir.
- 230V AC lineer elektromekanik kapı motoru altyapısı; kontrol ünitesi, enerji beslemesi ve yedekleme ihtiyacıyla birlikte planlanmalıdır.
Kanatlı kapı motoru seçerken hangi ölçüler önemlidir?
Kanat uzunluğu tek başına yeterli değildir; menteşe geometrisi, doluluk oranı, rüzgâr yükü ve açılma açısı motor kuvvet ihtiyacını değiştirir.
Nice Wingo 5 için belirtilen 3,5 m ve 500 kg değeri ideal mekanik koşullardaki üst sınırdır; sürekli sınırda çalışacak projelerde bir üst kapasite sınıfı değerlendirilmelidir.
Geçiş süresi beklentisi 0,013 m/sn değeriyle karşılaştırılmalı; güvenlik fotoselleri ve algılama ekipmanları hız hedefinden bağımsız düşünülmemelidir.
IP44 koruma sınıfı kurulum alanının yağmur, toz ve drenaj koşullarıyla birlikte değerlendirilmelidir.
Nice Wingo 5 montajından önce hangi kontroller yapılmalıdır?
- 1 Nice Wingo 5 için saha enerji hattı 230V AC değerine ve üretici bağlantı şemasına göre hazırlanmalıdır.
- 2 Katalog çalışma aralığı -20 °C / +50 °C olarak verilir; aşırı sıcak, don ve yoğun nem bulunan sahalarda ek koruma planlanmalıdır.
- 3 Ön ve arka braket ölçüleri istenen açılma açısına göre hesaplanmalı; mekanik stoplar devreye alma sırasında ayarlanmalıdır.
